| Notes |

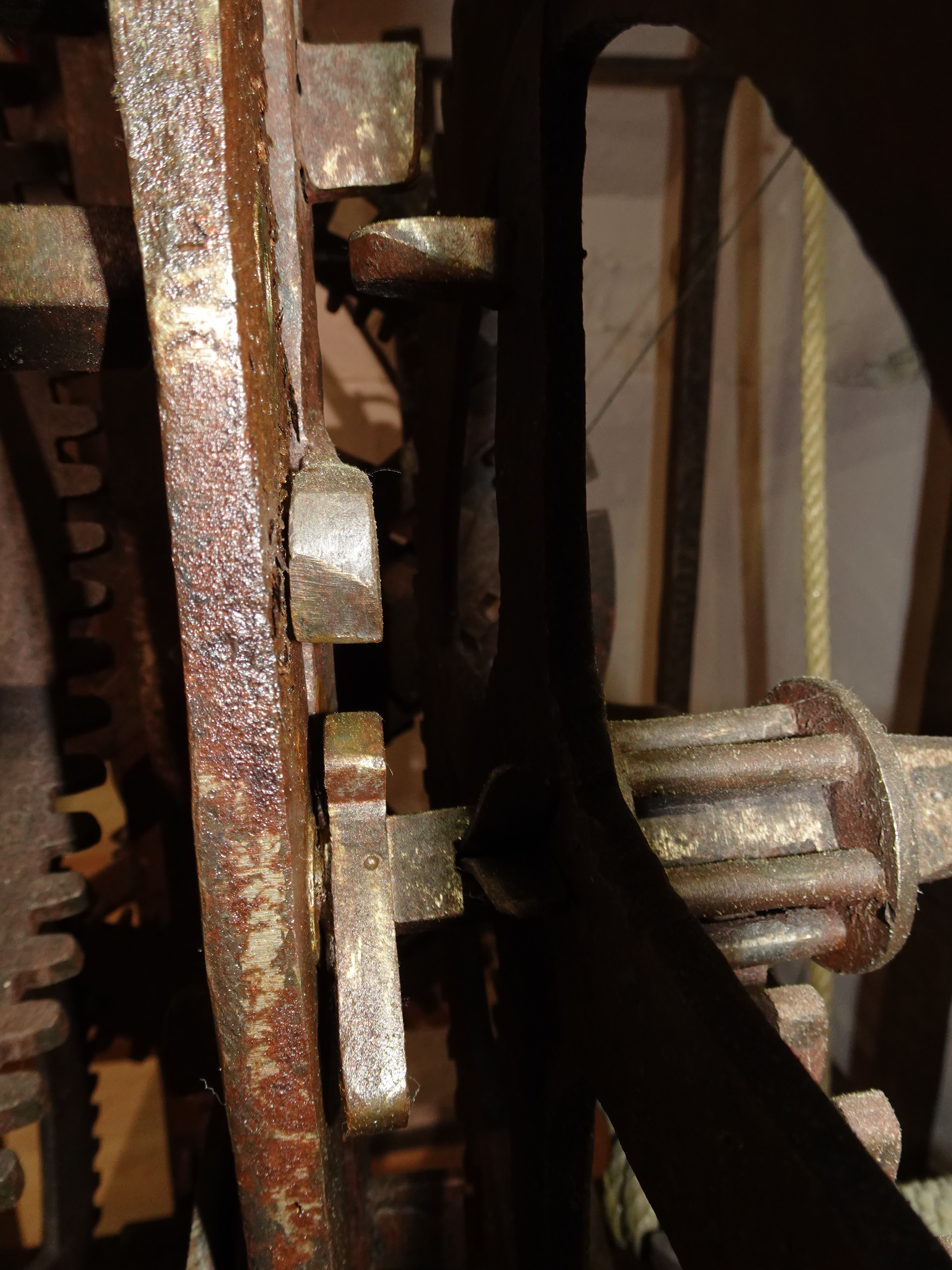

La roda en estrela a l'esquerra de la platina vertical. A la dreta de la mateixa i en la part inferior, la roda comptadora de quarts i la seua trava sobre ella |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

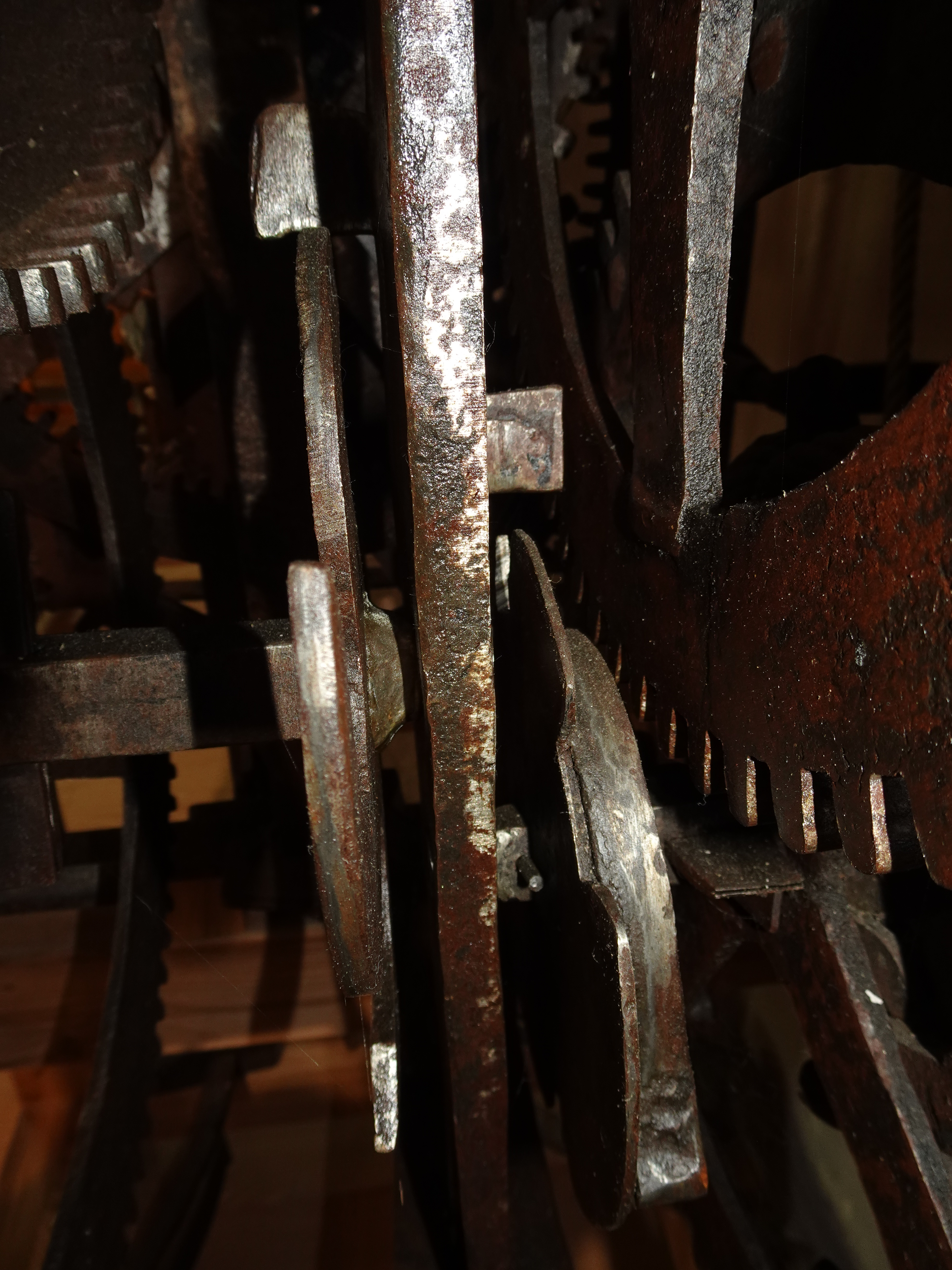

Les dues traves que actuen com a mecanisme de seguretat en la soneria de quarts, totes dues inserides en la barra mòbil vertical. En el centre trobem la que actua sobre un caragol o roda excèntrica solidari a l'eix de la roda segona. En la part superior la trava que es troba en un pivot ubicat en un dels braços de la roda segona |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

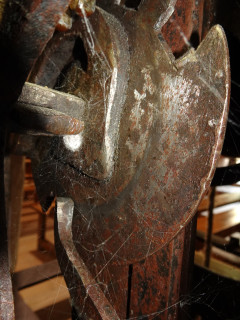

La roda comptadora dels quarts amb un caragol o excèntrica solidari amb la roda, que baixa la palanca que allibera el tren d'hores després de sonar els 4 quarts |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

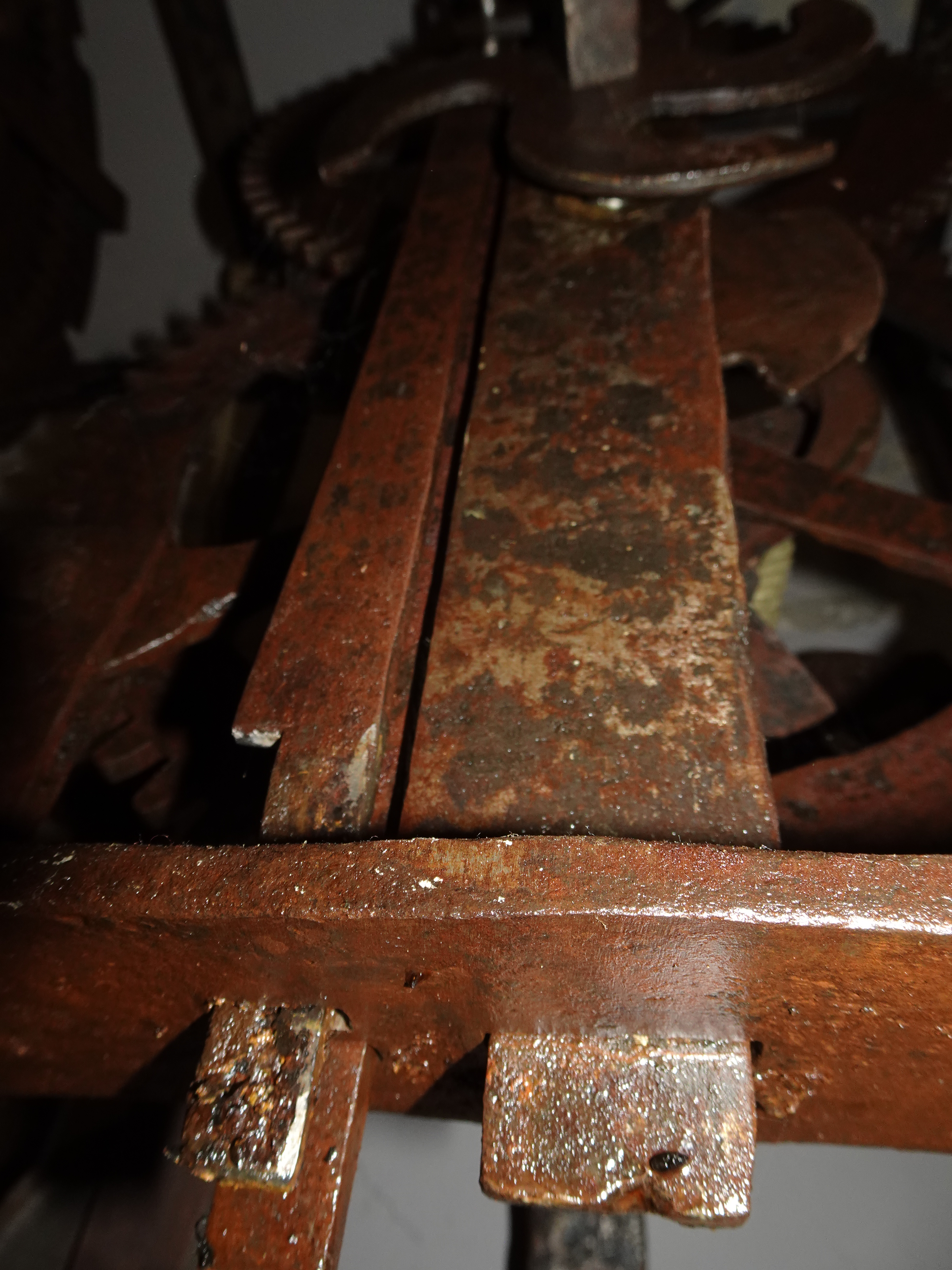

La platina més gruixa suporta eixos dels trens i en ella s'insereix la roda en estrela (en la part superior) que alça la barra vertical a la seua esquerra que solta les traves que alliberen la soneria dels quarts |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

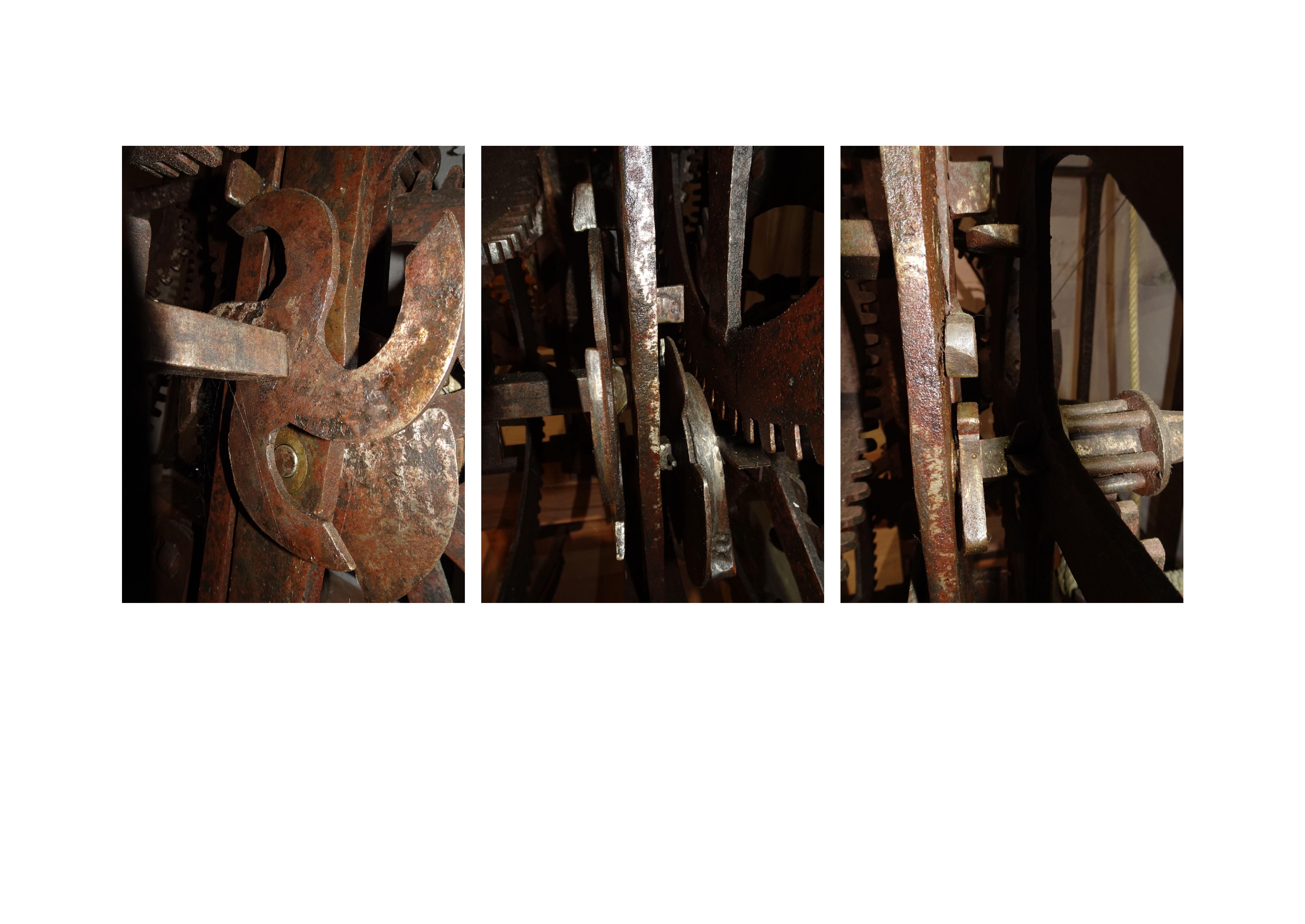

El sistema d'alliberament de la soneria de quarts, en tres imatges. A l'esquerra, la roda en estrela situada en una platina fixa alça la barra de l'esquerra cada 15 minuts; aquesta barra solta en la seua part posterior la trava sobre la roda comptadora de quarts (imatge central) i més amunt allibera igualment la trava sobre l'excèntrica que fa les funcions de bloqueig de la roda segona juntament amb una altra trava superior (a la dreta) |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

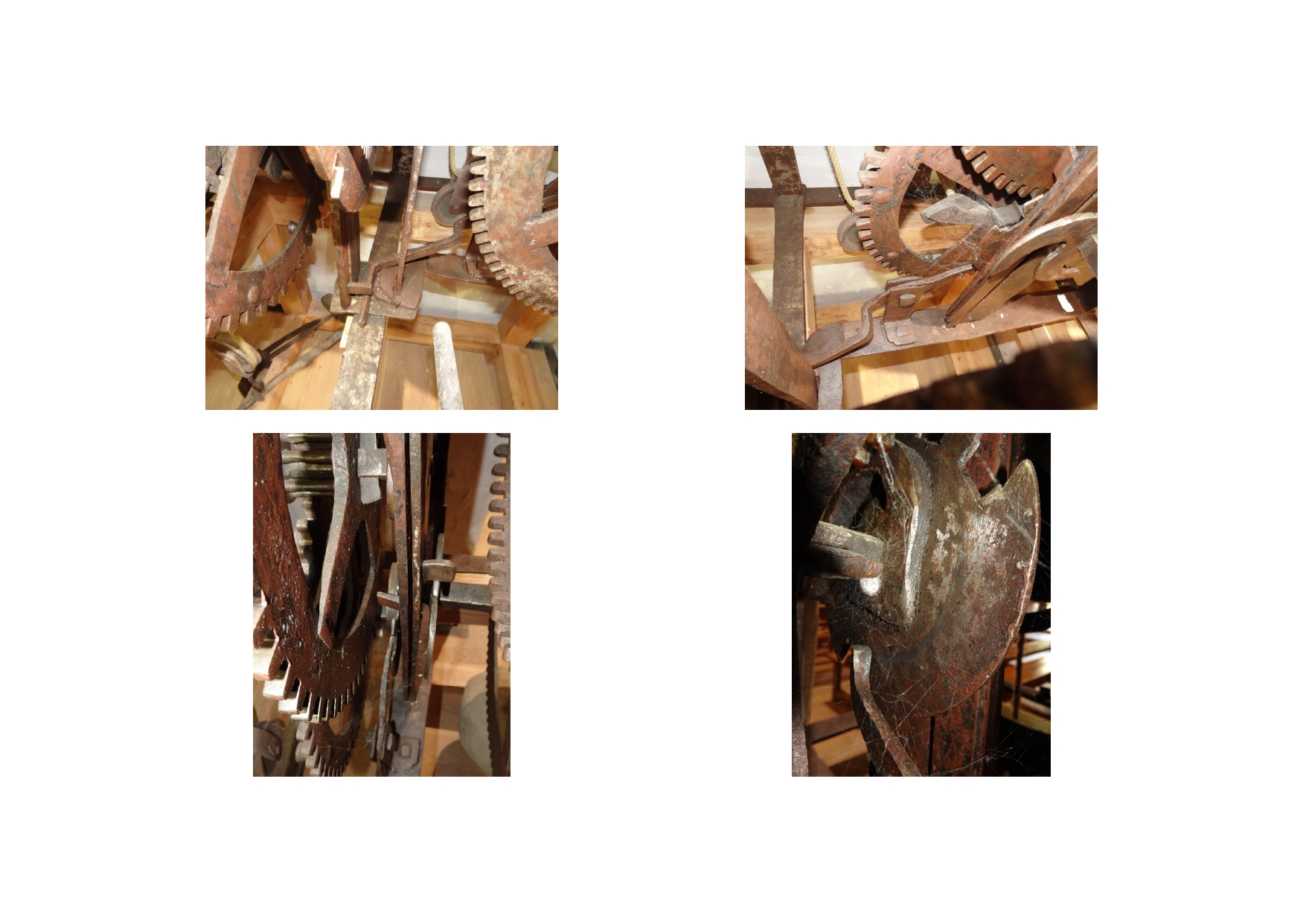

El sistema d'alliberament de la soneria d'hores en quatre imatges, donada la impossibilitat d'abastar-lo en una única imatge. En la imatge superios esquerra la palanca que haurà d'alçar la barra que allibera el tren de soneria. En les següents, el recorregut de la palanca fins arribar a la comptadora, on una excèntrica solidària a la mateixa (imatge inferior dreta) allibera la soneria d'hores només després de sonar els quatre quarts. |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
A l'esquerra el sistema de travat del remuntatge del tren de marxa, de ferradura sobre els braços de la roda imperial. Solidària al mateix eix de la roda imperial del tren de marxa gira la roda en estrela (a la dreta) que allibera la soneria de quarts |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

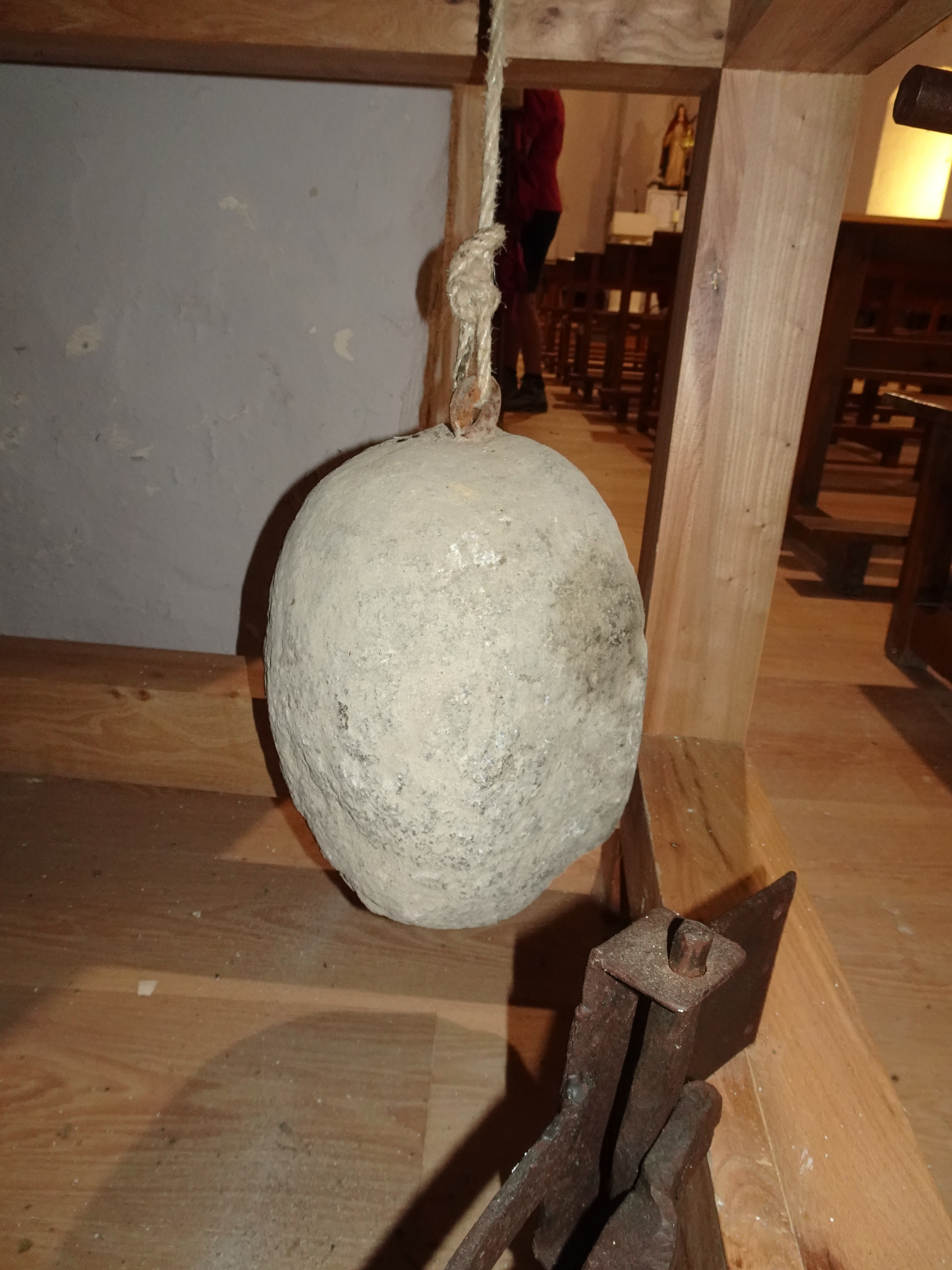

Un dels pesos del rellotge |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
18-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
