| Notes |
Vista general del rellotge, ubicat sota la sala de campanes després de la restauració interna del campanar |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

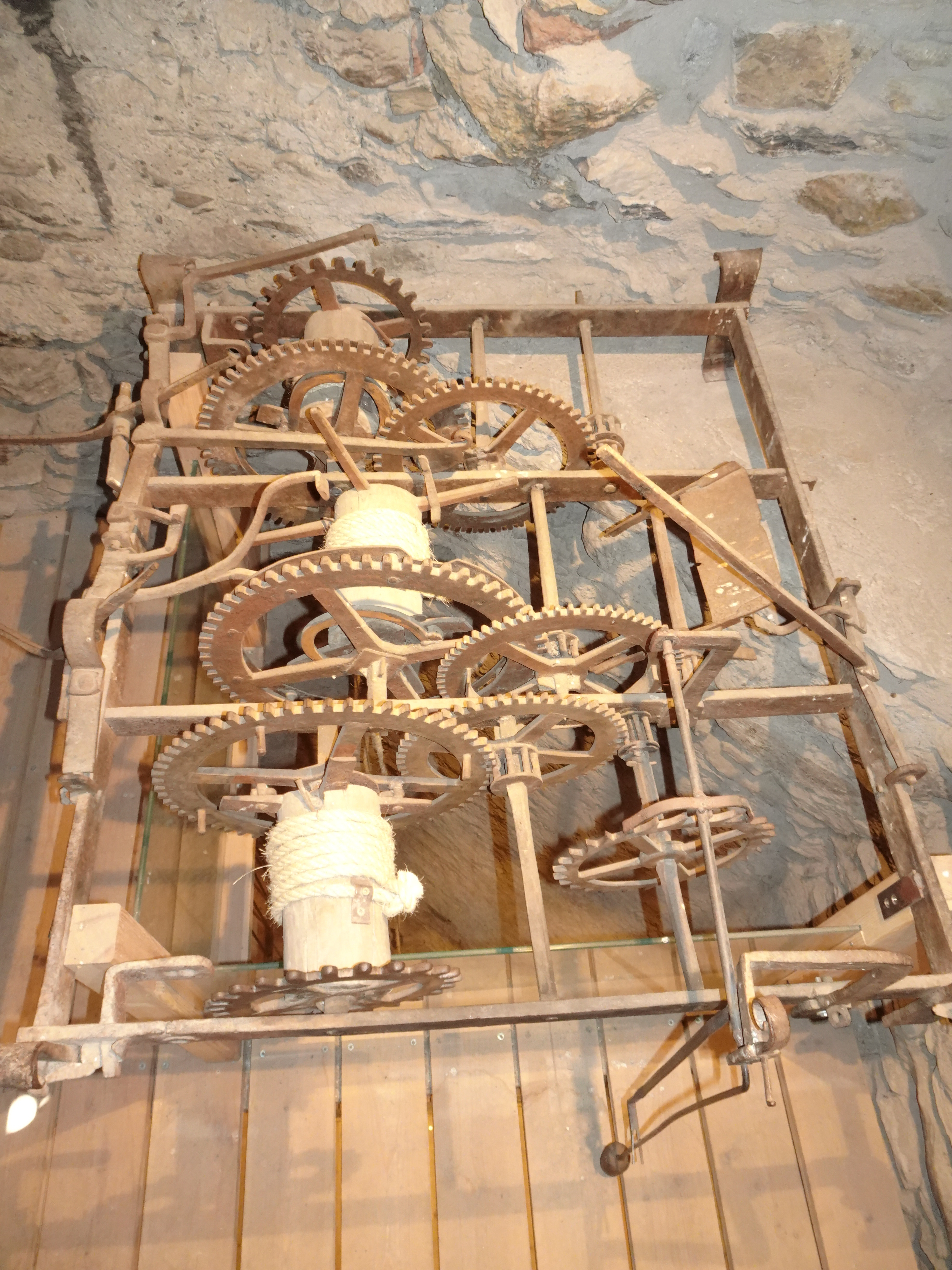

Visió zenital de la maquinària, on es pot observar com falten algunes peces |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

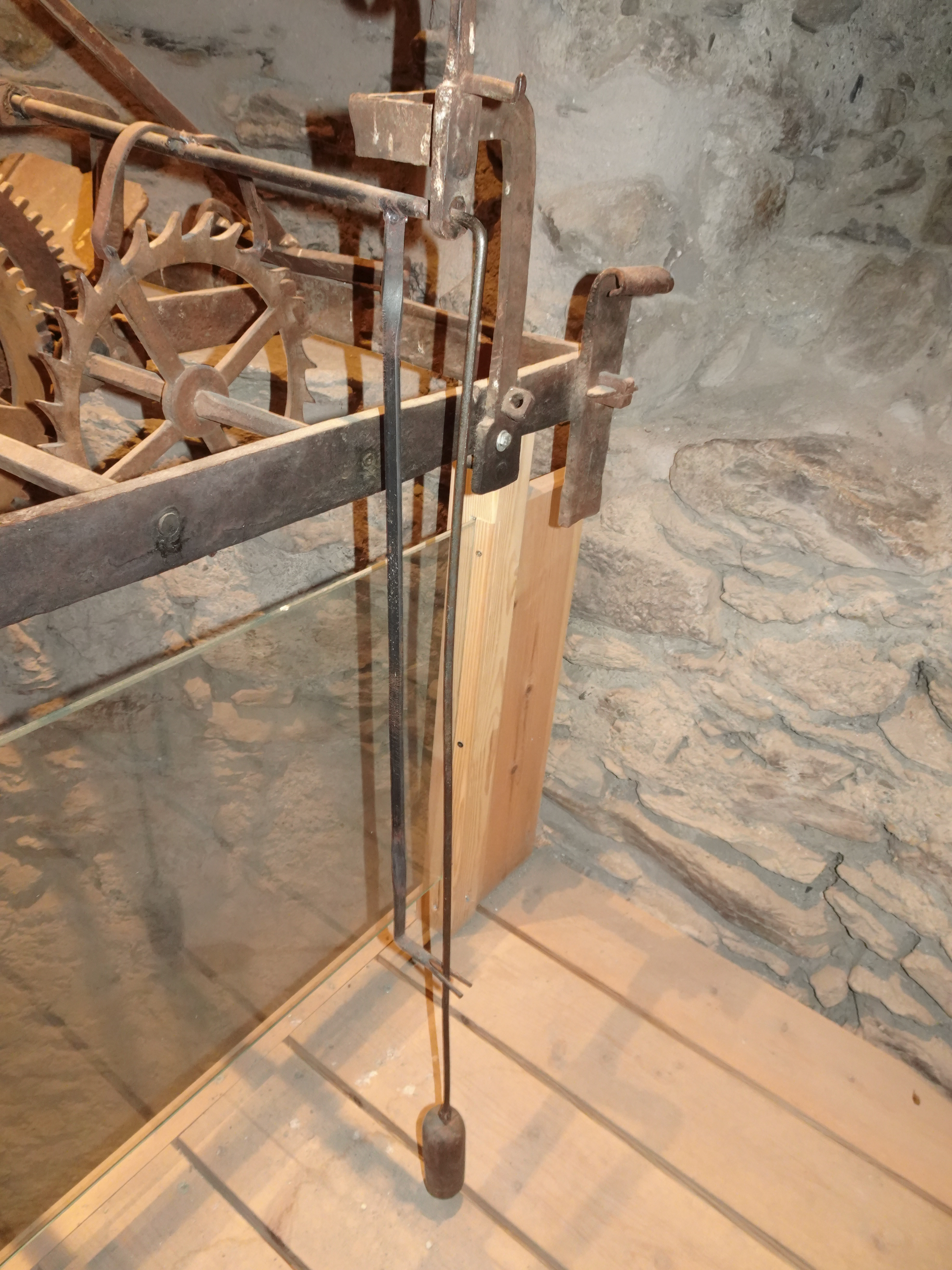

Pèndol del rellotge, amb tota probabilitat retallada la tija per no entropessar amb el terra |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Detall del remat d'un dels cantons |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Vista zenital del tren de marxa amb tots els seus elements: barril, roda imperial, roda segona, roda d'escapament, escapament i pèndol, amb pinyonys i eixos que enllacen unes rodes amb les altres. També disposa de roda de remuntatge, encara que no es localitza el seu pinyó per a remuntar |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

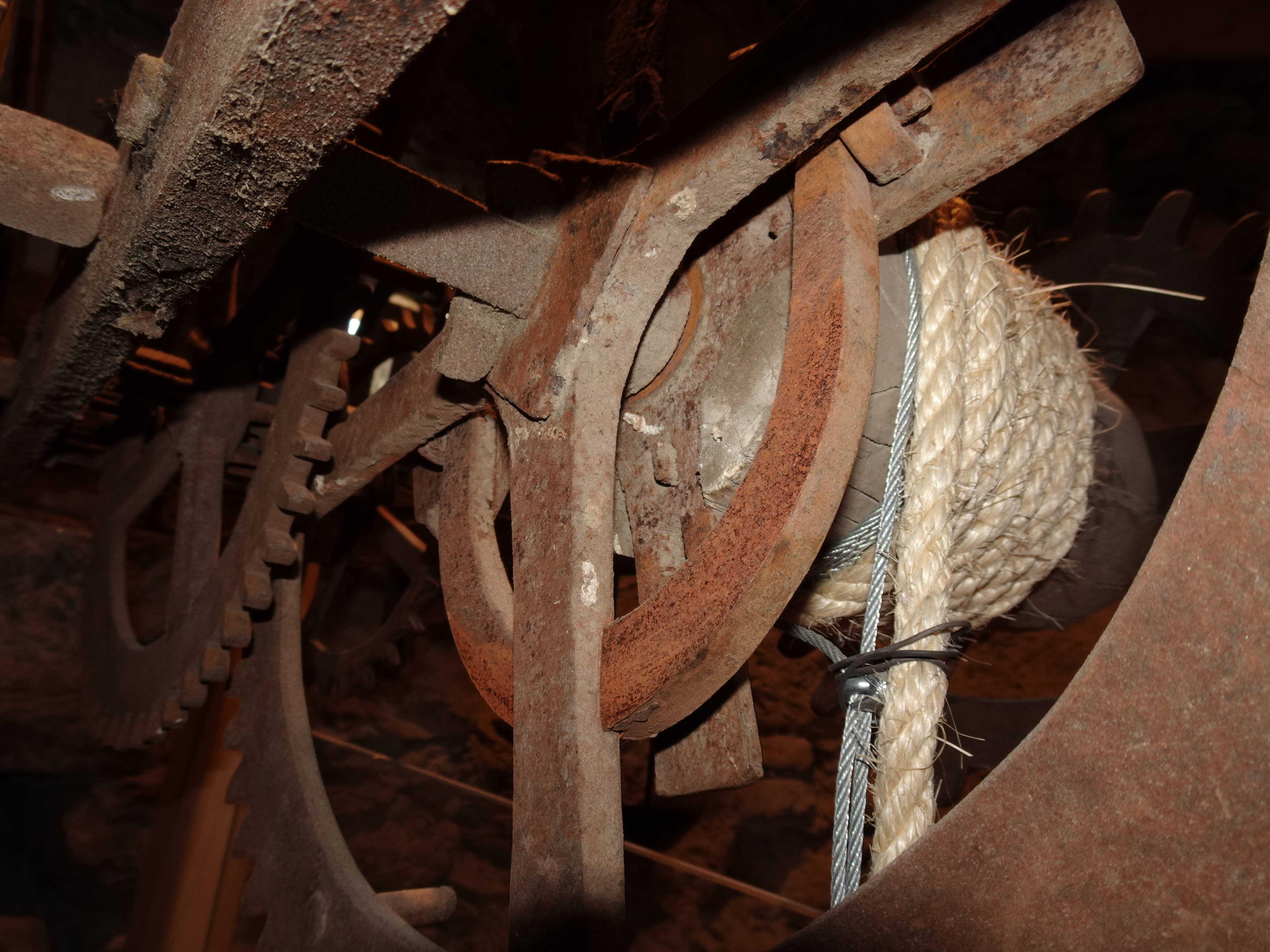

Sistema de travat del remuntatge amb ferradura sobre els braços de la roda |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

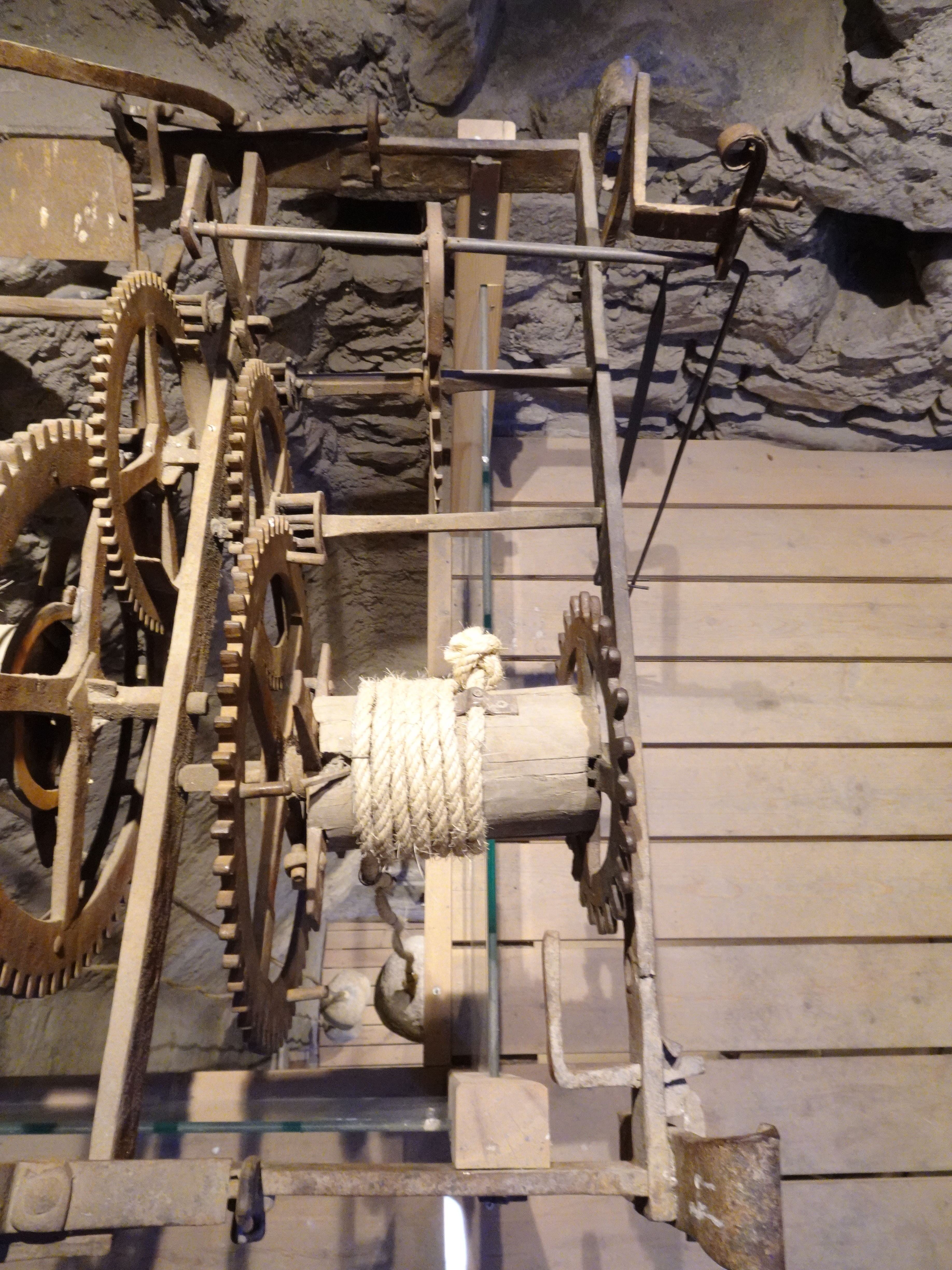

Roda de remuntatge del tren de marxa, junt a l'estructura que allotja el pinyó que la fa remuntar |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

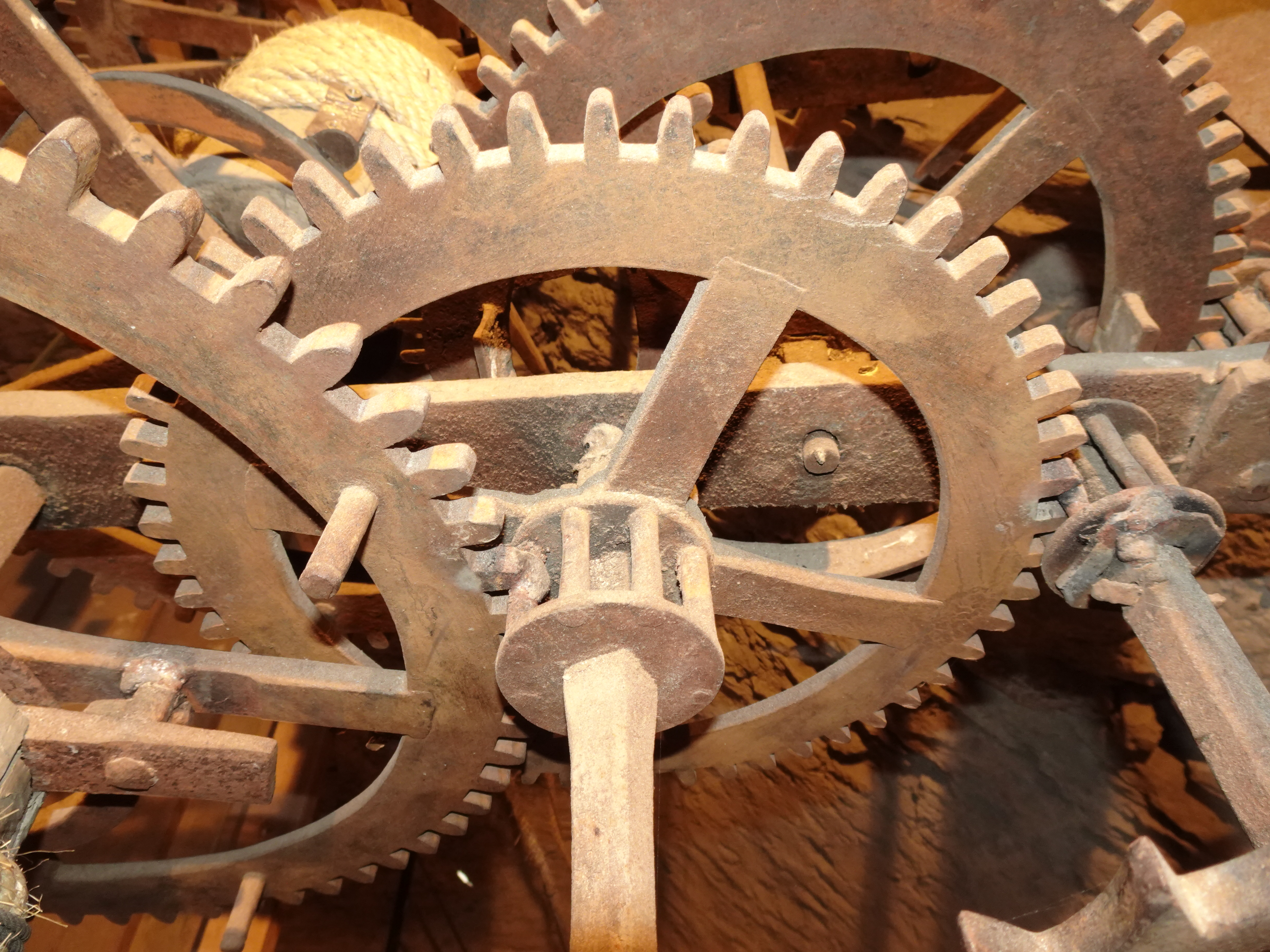

Sistema de rodes d'engranatges i pinyons del tren de marxa. Es poden veure diverses soldadures entre les dents de la roda imperial i el pinyó. També entre el braç i el topall del barril de la roda imperial |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

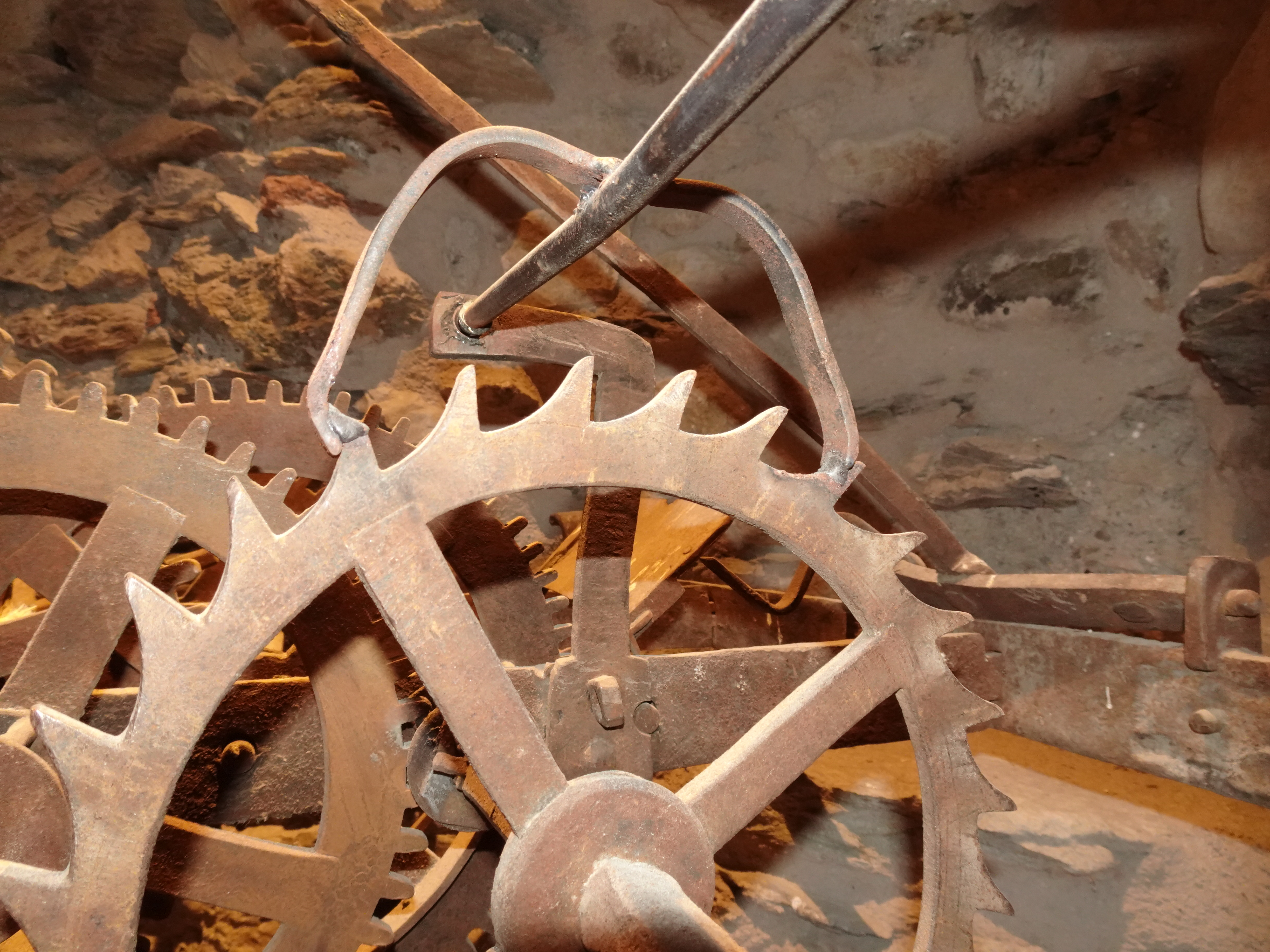

Escapament d'àncora amb les paletes soldades a les dents de la roda caterina |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Tren de soneria d'hores, amb un pinyó mal ubicat. Manquen el venterol i la roda comptadora |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
