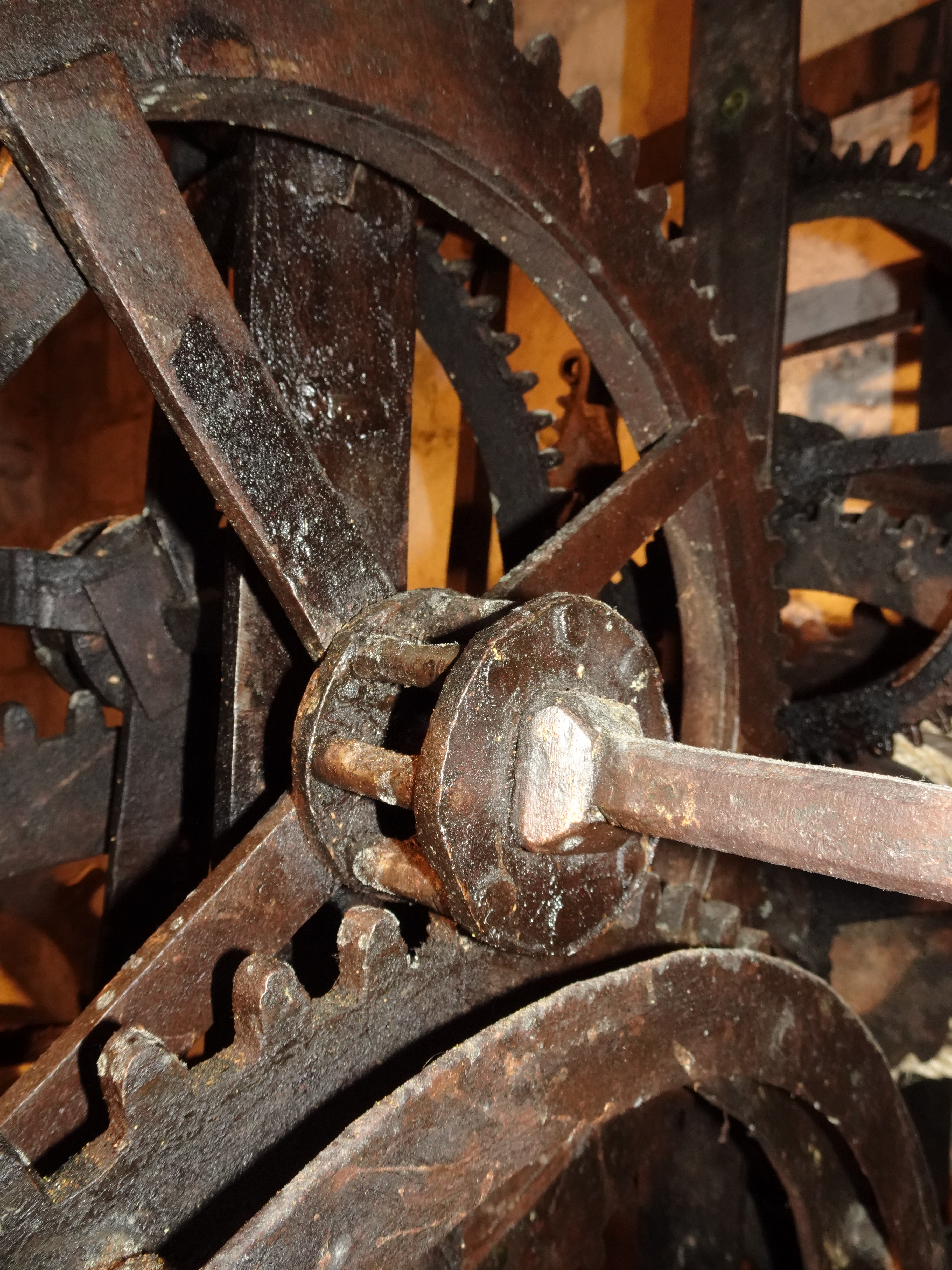

| Notes | Pinyó de llanterna del tren d'hores |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Pinyó de llanterna del tren d'hores |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Pinyó d'ales que en connexió amb el seu homòleg de l'eix del barril del tren de soneria d'hores mou la roda comptadora d'aquest tren |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | El tren de soneria de quarts amb les traves de la comptadora i de la roda segona |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | El venterol del tren de quarts |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Trava del tren de quarts amb un detall artístic en espiral, sobre el cèrcol trencat i parcialment solt de la roda segona |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |

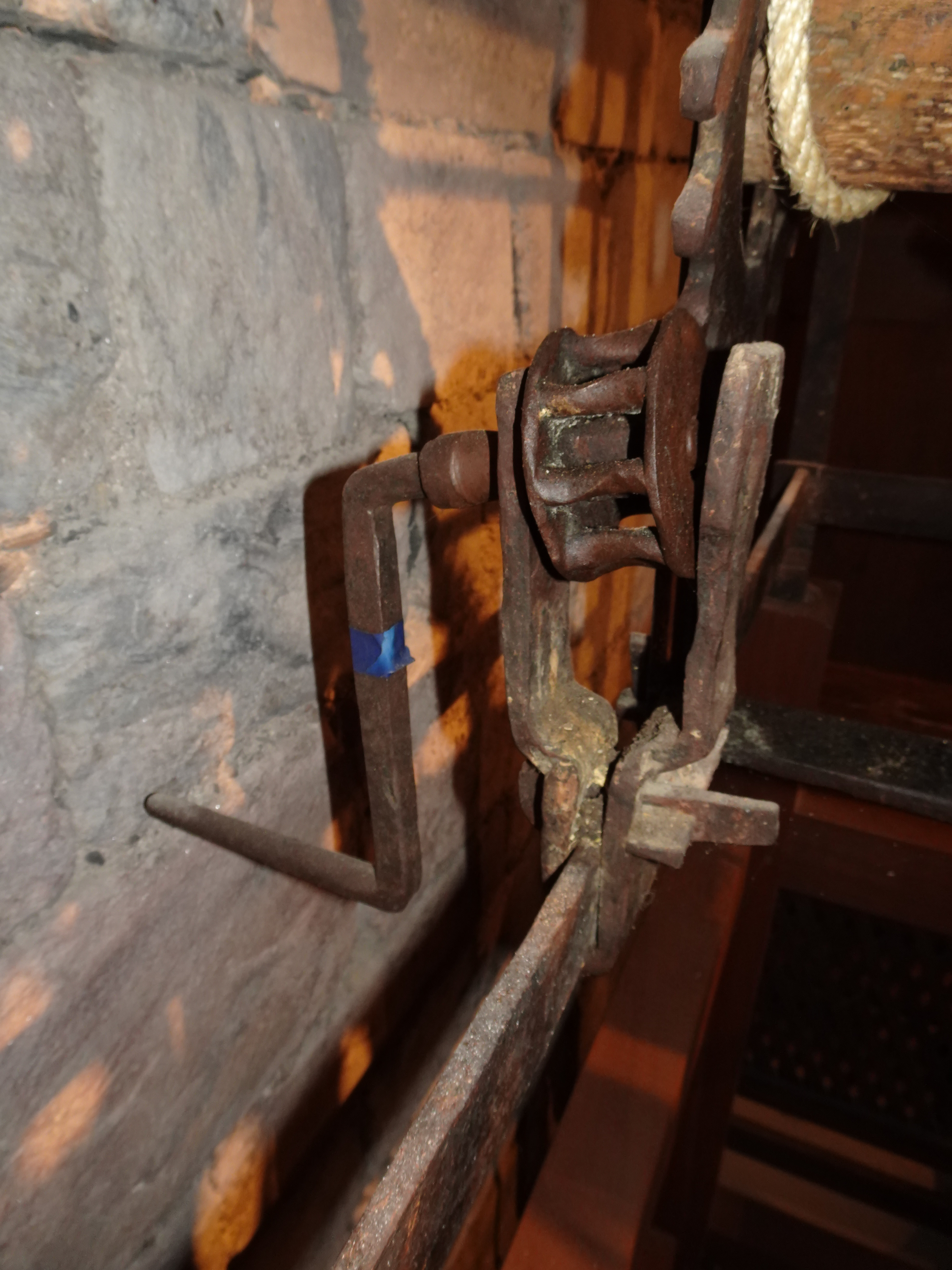

| Notes | Sistema de remuntatge del tren de quarts amb pinyó, manovella i roda de remuntatge |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |

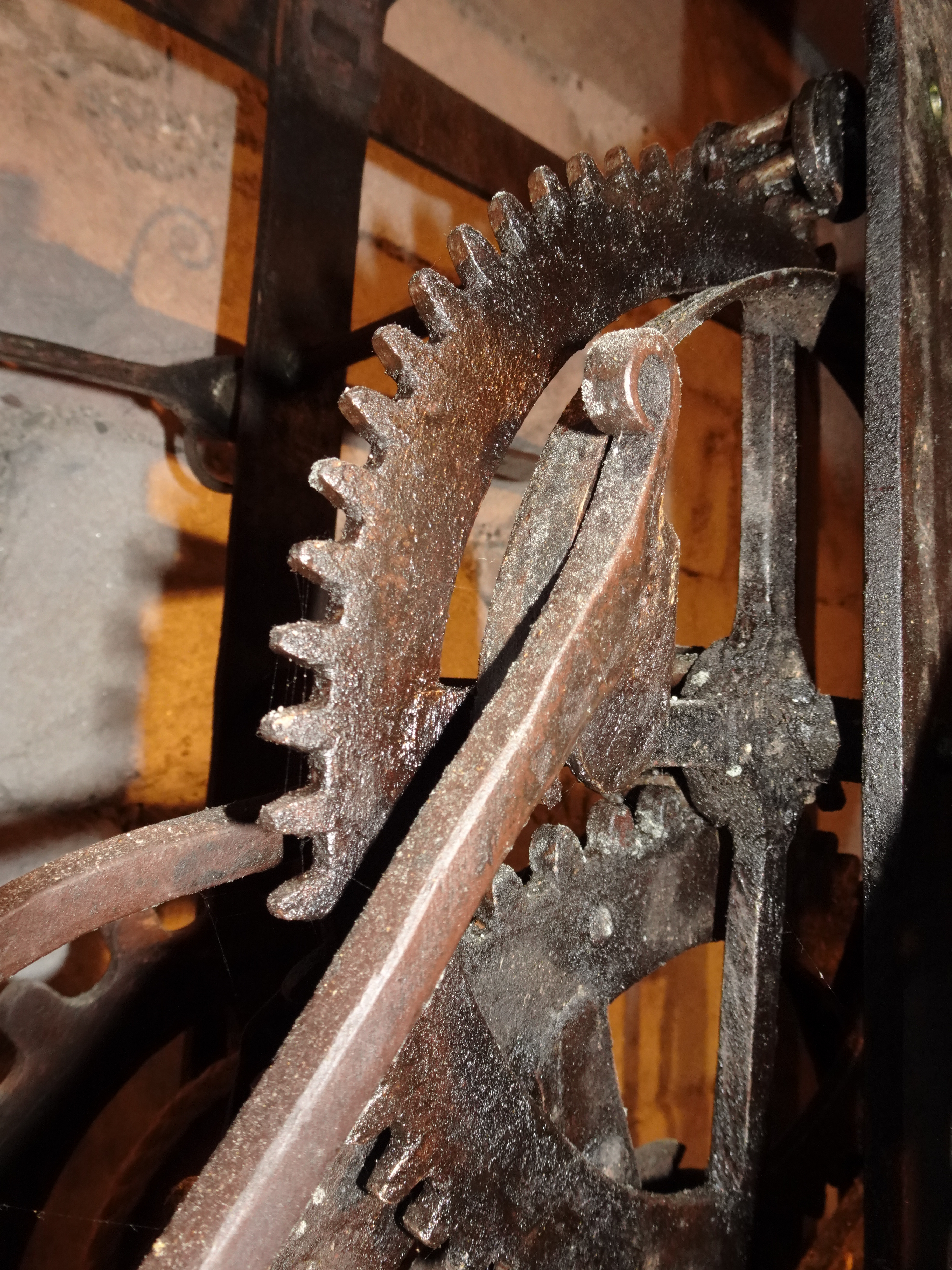

| Notes | Palanca d'alliberament del tren d'hores situada junt a la comptadora de quarts, solidària a la trava de la comptadora de quarts |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
| Notes | Palanca d'alliberament del tren d'hores situada junt a la comptadora de quarts, solidària a la trava de la comptadora. Al fons i solidàries a l'eix en què s'insereixen aquestes palanques veiem les palanques d'alliberament dels trens de quarts i d'hores, situades sobre el tren de marxa |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |

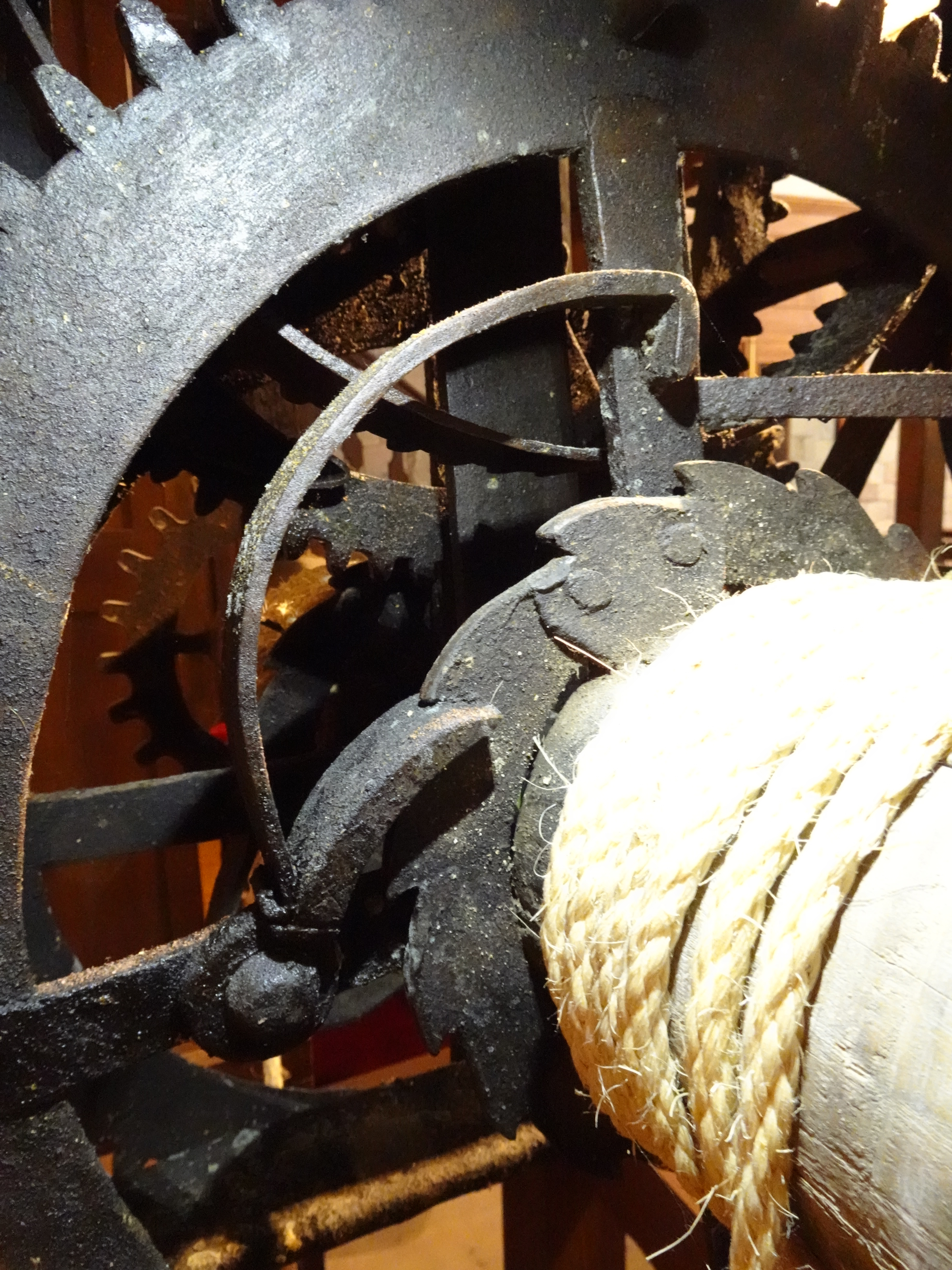

| Notes | Travat del remuntatge del tren d'hores, amb roda roquet i trinquet |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |

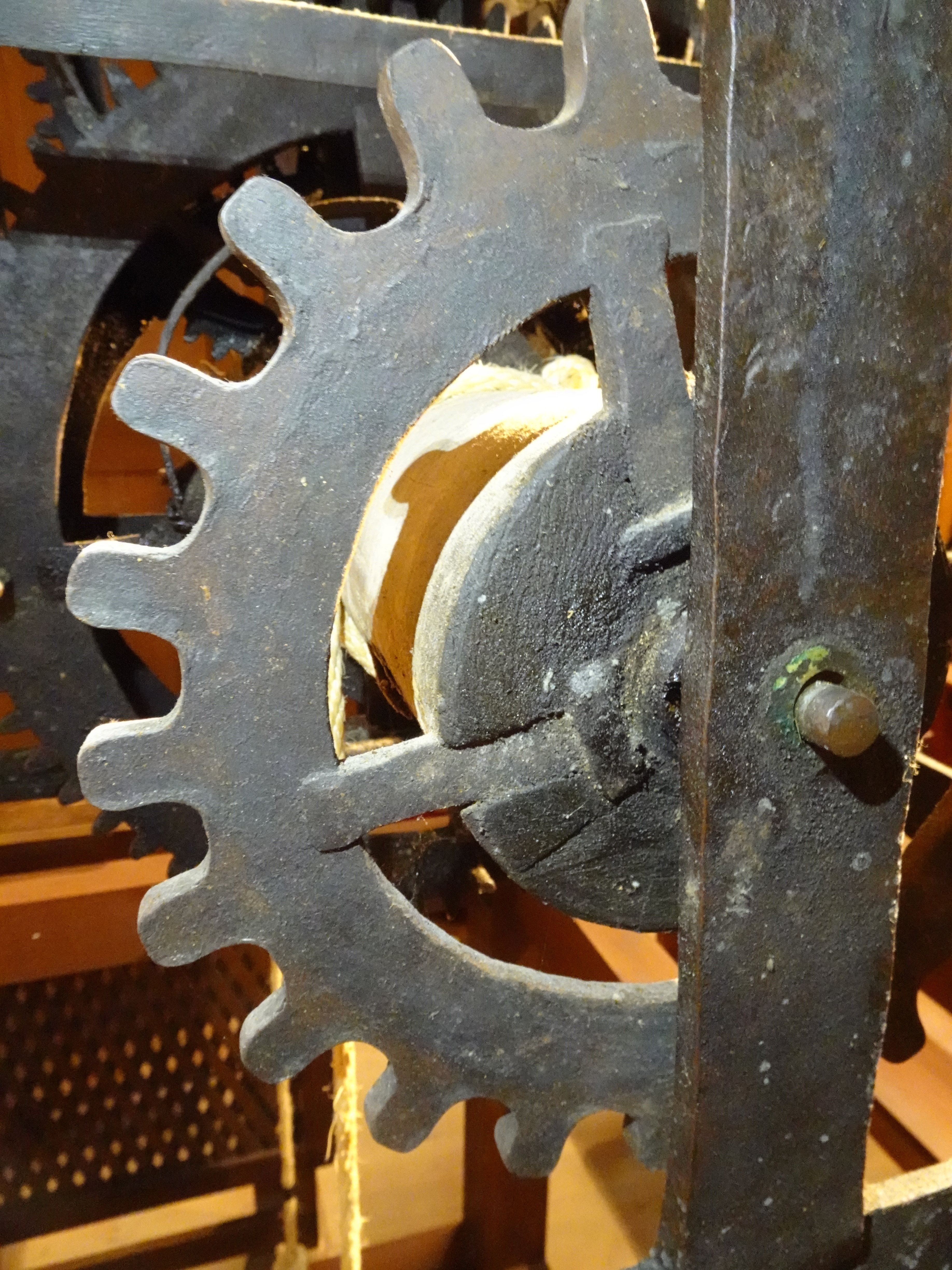

| Notes | Roda de remuntatge |
|---|---|
| Autors de la documentació | RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
| Data | 19-06-2025 |
| Foto ampliada | |
| Foto original | |
