| Notes |
Escapament de vara i paletes en posició horitzontal i roda caterina vertical, absolutament inusual |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Vista posterior de la roda caterina |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Tapa de l'eix de la vara |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
La palanca amb les traves de la roda comptadora a l'esquerra (reparada) i de la roda segona a la dreta. En aquest cas es tracta de la mateixa palanca que es divideix per a actuar amb dues traves sobre els elements de seguretat de la soneria, en compte de dues palanques solidàries en el mateix eix |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

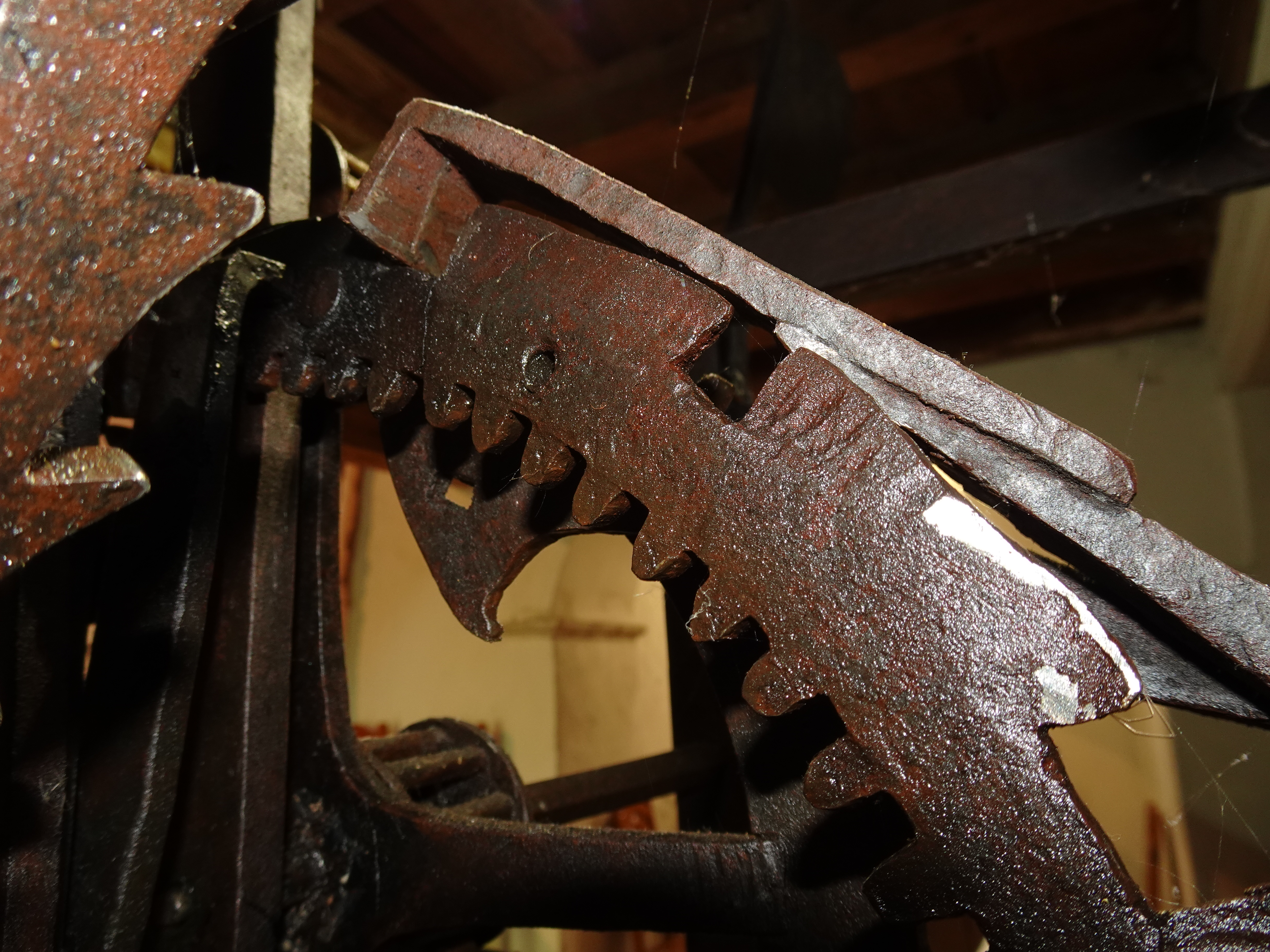

La roda comptadora amb les osques i els relleus per duplicat per a la repetició. La roda es va partir en la posició de descans entre la repetició de les sis, sent soldada pòsteriorment |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Trava en una osca de la comptadora |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Arbre amb la palanca alliberadora de la soneria i més enllà, de les traves de la mateixa. Al fons, la palanca per a fer sonar les hores |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |

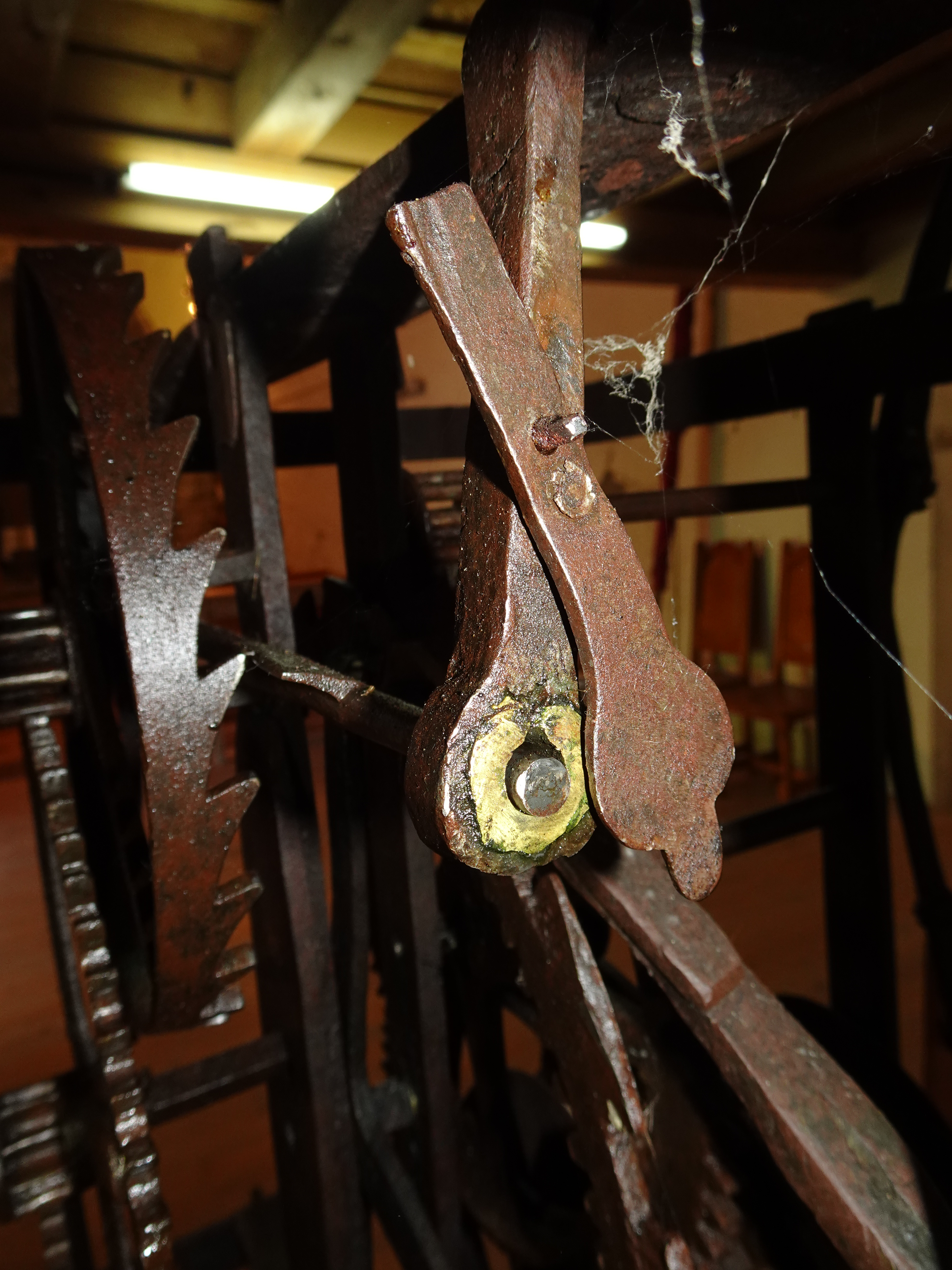

Palanca alliberadora de la soneria, amb la característica forma de bec |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
 |
| Notes |
Pivots en la roda imperial de la marxa per a alliberar la soneria. La proximitat ens indica la repetició |
|---|
| Autors de la documentació |
RUIZ i ENGRA, Antoni; SARRIÓ ANDRÉS, Pau M. |
|---|
| Data |
19-06-2025 |
|---|
| Foto ampliada | | Foto original |
|
